HOME > 精神压力分析仪/心率变异分析仪 > MP - SDK
Product Introduction
- 1. 什么是 MP-SDK?
-
MEDICORE的 MP-SDK是由拥有20年以上历史的专业医疗器械公司 开发的心血管/ 自主神经筛选模块
通过PPG传感器测量心率变异性和加速度脉波的数据，在MP-SDK中。
通过自己的标准自动分析，将结果值提供给客户系统
可以方便地与贵公司的系统联动，持续增加客户的健康监测功能，对提高产品竞争力和扩大销售有很大的帮助。
MEDICORE将积极为客户提供技术整体服务。
- 2. MP-SDK的主要功能?
-
▣ 动脉血管弹性度
▣ 末梢血管弹性度
▣ 血管分数及阶段[7阶段]
▣ 血管分数
▣ 血管年龄
血管健康
-
▣ 心率变异分析
▣ 综合压力状态
▣ 抗压能力
▣ 自主神经功能及平衡度
▣ 免疫力的指标
自主神经功能
- 3. MP-SDK 的类型?
| 分类 | General Type | Professional Type | |
| 型号 | MP-Lite | MP-Basic | MP-Pro |
| 组成 | Mini-One Board | MP PCB + Memory B/D + Sensor |
MP PCB + Memory B/D + AI Algorithm + Sensor |
| 检测时间 | 2分 30秒 | 2分 30秒 | 1分钟 / 2分 30秒 |
| 传感器 | PPG | PPG | PPG |
| 测量中数据传输 | HR/Plethysmograph | HR/Plethysmograph | HR/Plethysmograph |
| 结果值 | HRV/APG (8 Parameters) | HRV/APG (12 Paramters) | HRV/APG (21 Paramters) |
| 通讯方式 | Uart | USB | USB |

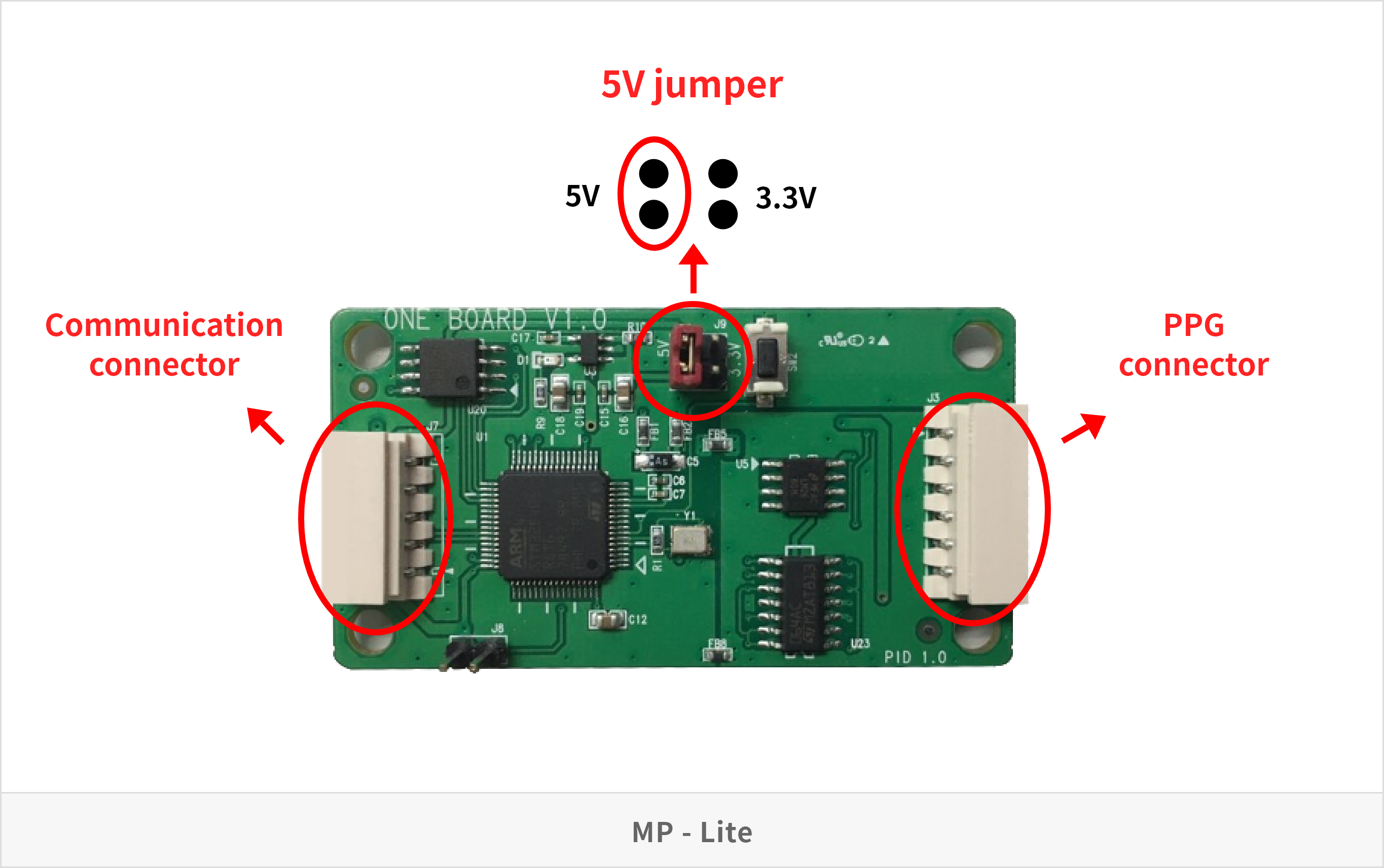

- 4. 常规型
| 分类 | MP-Lite |
| 产品尺寸 | 62mm x 33mm x 13mm (L x W x H) |
| 通讯方式 | Uart (TX/RX) |
| 通讯速度 | 9600 bps |
| 电源 | 5/3.3v |
| Mount hole | 55mm x 26mm (4Φ hole) |
| Interface(Connector) | Molex 0022057055(5 pin) |
| 传感器 | Transmittable PPG Sensor |
| 采样频率 | 100Hz (10ms 间隔) |

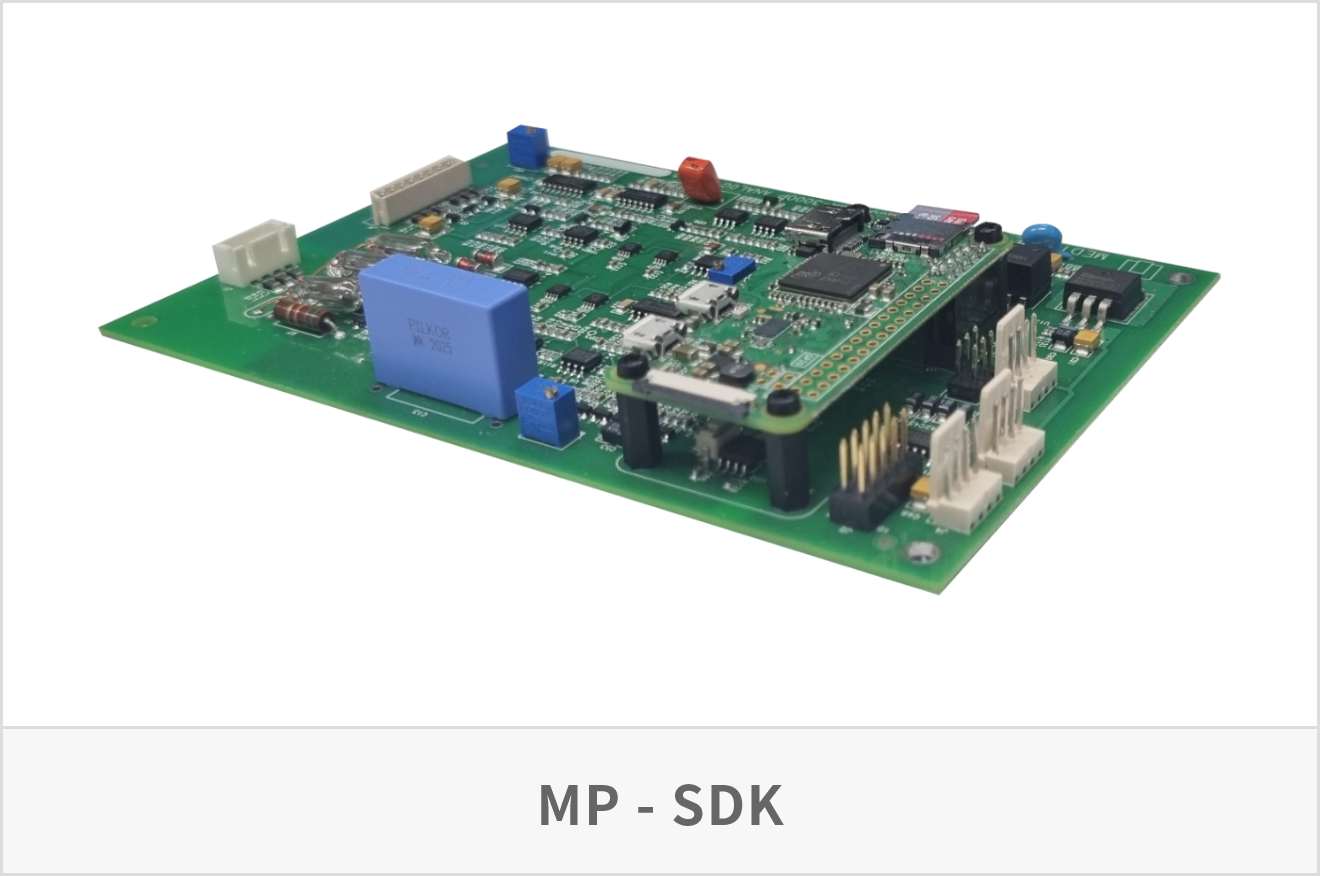

- 5. 专业型
| 分类 | MP-Basic | MP-Pro |
| 产品尺寸 | 150mm x 130mm (L x W) | 150mm x 130mm (L x W) |
| 通讯方式 | RS232 USB cable | RS232 USB cable |
| 通讯速度 | 115200 bps | 115200 bps |
| 电源 | 12v | 12v |
| 组成 | MP 模块(Memory) Sensor, RS232 to USB cable, Power cable |
MP 模块(Memory+Raspberry Pi) Sensor, RS232 to USB cable, Power cable |
| 常模 | 东方人/西方人 | 东方人/西方人 |
| 检测时间 | 2分 30秒 | 1分钟 / 2分 30秒 |
| 传感器 | PPG | PPG |
| 传感器 | 100Hz (10ms 间隔) | 500Hz (2ms 间隔)) |

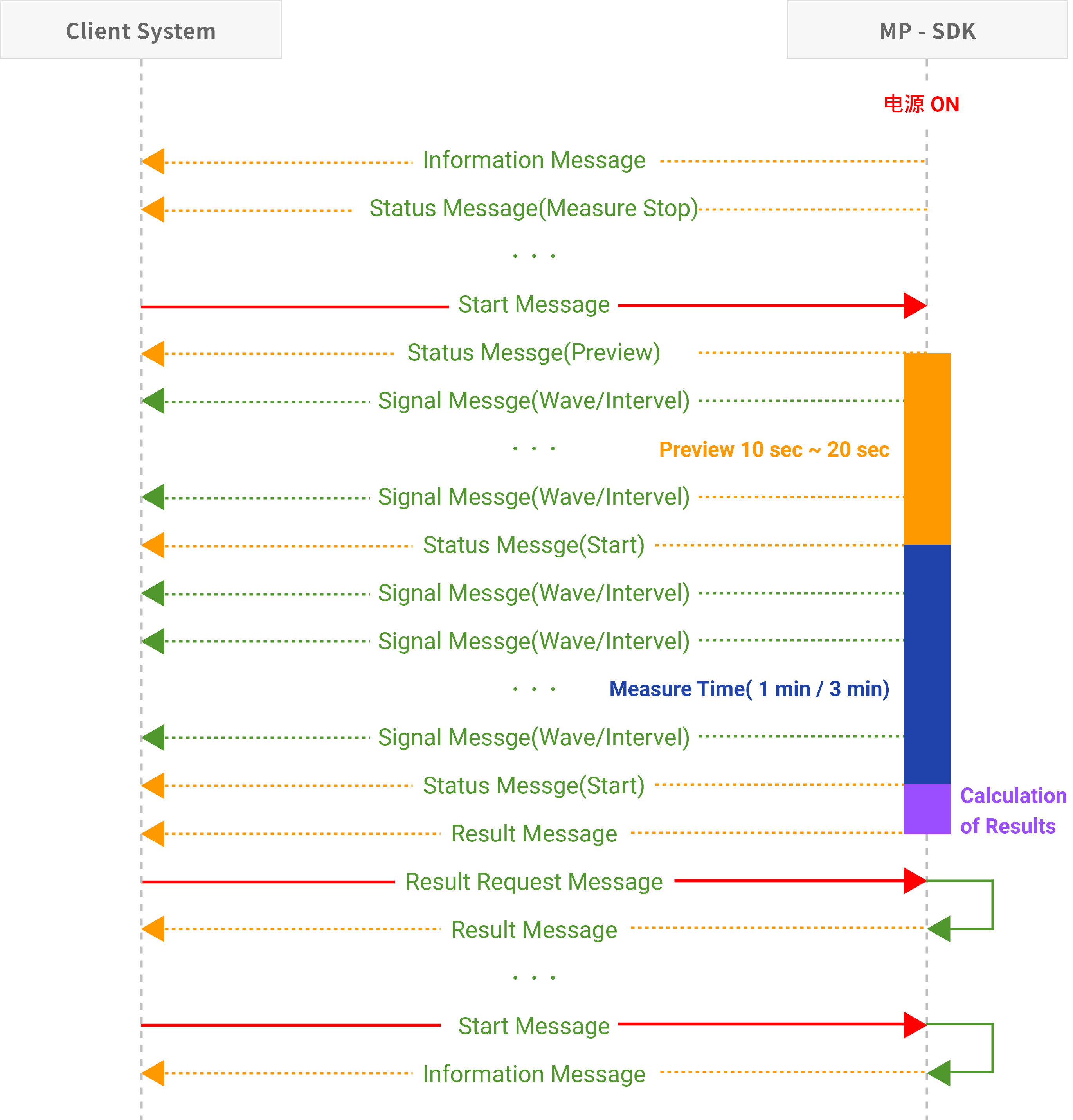

- 6. 信息流程图
-

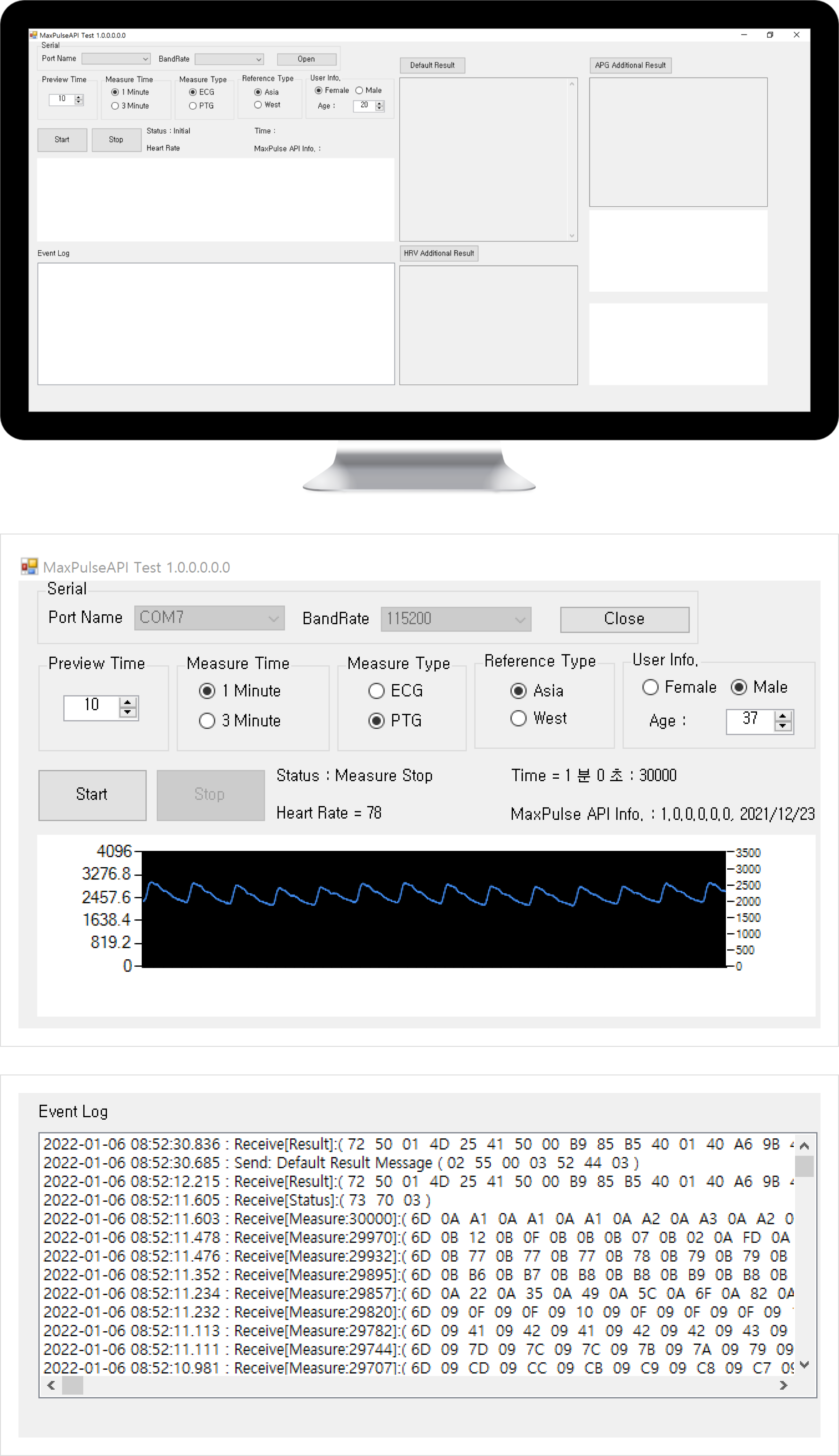

- 7. 检测结果画面

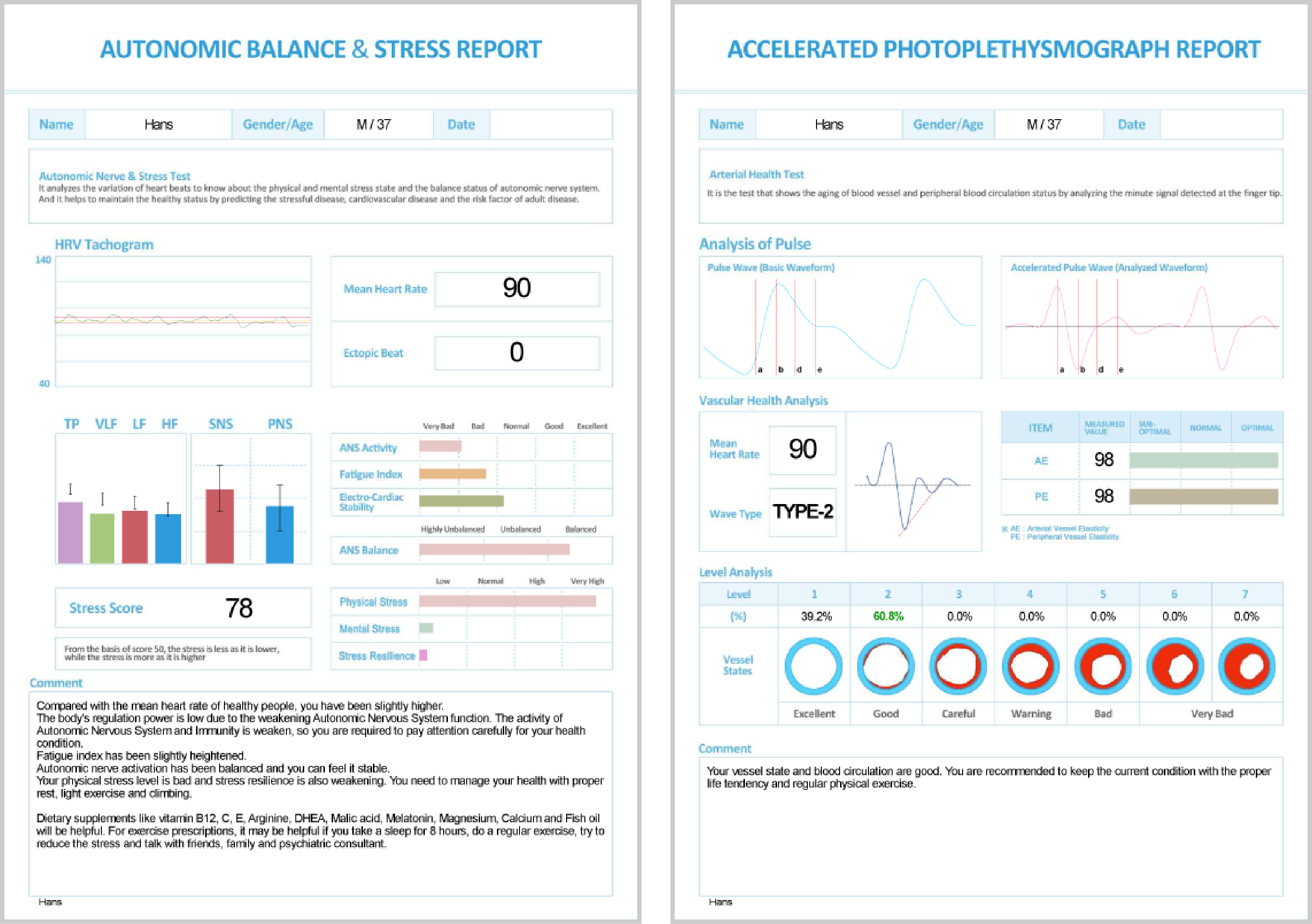

MP - SDK 报告模板
Vascular Health Data
| Data Length | 16bytes | |
|---|---|---|
| Direction | From MP - Lite to Mainboard. | |
| Description | Data including the APG results | |
| Details | ||
| Byte0 | Status command (0xCF) | |
| Byte1 | 1 Level %(0~100)[Vascular Type] | |
| Byte2 | 2 Level %(0~100)[Vascular Type] | |
| Byte3 | 3 Level %(0~100)[Vascular Type] | |
| Byte4 | 4 Level %(0~100)[Vascular Type] | |
| Byte5 | 5 Level %(0~100)[Vascular Type] | |
| Byte6 | 6 Level %(0~100)[Vascular Type] | |
| Byte7 | 7 Level %(0~100)[Vascular Type] | |
| Byte8 | Arterial Level(1~7)[Vascular Type] | |
| Byte9 | Mean Heart Rate(40~140) | |
| Byte10 | Artifact | |
| Byte11 | Artery Elasticity score(0~100) | |
| Byte12 | Peripheral Elasticity score(0~100) | |
| Byte13 | Arterial score(0~100) | |
| Byte14 | Arterial state(0~2) | |
| Byte15 | Check sum (byte1+byte2+...+byte14) & 0x00ff | |
HRV & ANS Data
| Data Length | 13bytes | |
|---|---|---|
| Direction | From MP - Lite to Mainboard. | |
| Description | Data including the Stress results | |
| Details | ||
| Byte0 | Status command (0x3F) | |
| Byte1 | Heart Rate Normal Range(High) | |
| Byte2 | Heart Rate Normal Range(Low) | |
| Byte3 | LFNorm score | |
| Byte4 | Physical stress score(0~100) | |
| Byte5 | Physical stress state(0~2) | |
| Byte6 | Mental stress score(0~100) | |
| Byte7 | Mental stress state(0~2) | |
| Byte8 | Stress resilience score(0~100) | |
| Byte9 | Stress resilience state(0~2) | |
| Byte10 | Stress score(0~100) | |
| Byte11 | Stress state(0~2) | |
| Byte12 | Check sum (byte1+byte2+...+byte11) & 0x00ff | |
报告模板
